Yo! Als PCB -Lieferant bin ich jetzt schon seit einiger Zeit im Dick des PCB -Designspiels. Und lassen Sie mich Ihnen sagen, dass die richtige Software Ihren PCB -Designprozess erstellen oder brechen kann. In diesem Blog werde ich Ihnen einige der am häufigsten verwendeten Software für PCB -Design mit Ihnen teilen.
Eagle -PCB -Designsoftware
Zuerst haben wir Eagle. Diese Software ist ein echter Favorit unter Hobbyisten und kleinen Skala -Designern. Es hat eine relativ sanfte Lernkurve, was bedeutet, dass Sie kein Raketenwissenschaftler sein müssen, um den Dreh raus zu bekommen.
Eines der Dinge, die ich an Eagle liebe, ist die riesige Bibliothek von Komponenten. Sie können leicht die Teile finden, die Sie benötigen, unabhängig davon, ob es sich um einen einfachen Widerstand oder einen komplexeren integrierten Schaltkreis handelt. Und wenn Sie nicht finden können, wonach Sie suchen, ist es ziemlich einfach, Ihre eigenen benutzerdefinierten Komponenten zu erstellen.
Die schematische Erfassung in Eagle ist intuitiv. Sie können Ihre Schaltungsverbindungen schnell herausziehen, und es gibt Ihnen echtes - zeitliches Feedback zu potenziellen Fehlern. Sobald Sie mit Ihrem Schema zufrieden sind, ist der Übergang zum Layout der Leiterplatte ein Kinderspiel. Sie können sehen, wie Ihre Komponenten auf die Tafel passen und Ihre Spuren weiterleiten.
Aber es ist nicht alles Sonnenschein und Regenbogen. Eagle hat einige Einschränkungen, wenn es um die Umgang mit großem Skala und komplexen Designs geht. Wenn Sie an einer hohen Dichte -PCB mit einer Menge Komponenten arbeiten, können Sie einige Leistungsprobleme begegnen.
Altius Designer
Lassen Sie uns nun über Altium Designer sprechen. Dies ist der große Hund in der PCB -Designwelt, insbesondere für professionelle Designer und große Unternehmen.
Der Altium -Designer ist voller Funktionen. Es verfügt über ein leistungsstarkes 3D -Visualisierungstool, mit dem Sie Ihre Leiterplatte aus jedem Blickwinkel sehen können. Dies ist sehr nützlich, wenn Sie ein Board entwerfen, das in ein bestimmtes Gehäuse passen muss. Sie können sicherstellen, dass alle Ihre Komponenten ohne physische Störungen passen.
Die einheitliche Designumgebung im Altium -Designer ist ein weiteres Major Plus. Sie können an Ihrem schematischen, pCB -Layout arbeiten und sogar Ihre Materialrechnung an einem Ort verwalten. Dies rationalisiert den gesamten Entwurfsprozess und verringert die Wahrscheinlichkeit von Fehlern.
Es bietet auch eine hervorragende Unterstützung für fortschrittliche Routing -Techniken. Sie können Dinge wie Differentialpaar -Routing tun, was für hohe Geschwindigkeitsschaltungen von entscheidender Bedeutung ist. Alle diese Funktionen haben jedoch einen Preis. Der Altium -Designer ist ziemlich teuer und hat eine steile Lernkurve. Sie müssen wirklich einige Zeit in das Lernen investieren, wie man es effektiv einsetzt.
Kicad
Kicad ist eine offene Quellalternative, die in letzter Zeit viel Popularität gewonnen hat. Und das Beste daran? Es ist kostenlos!
Obwohl Kicad frei ist, spielt er nicht an Funktionen. Es verfügt über eine umfassende Reihe von Tools für schematische Erfassung und PCB -Layout. Die Benutzeroberfläche ist sauber und einfach zu navigieren, und es gibt eine große Community von Benutzern, die immer bereit sind, zu helfen.
Kicad unterstützt auch mehrere Dateiformate, was es einfach macht, mit anderen Designern zusammenzuarbeiten, die möglicherweise unterschiedliche Software verwenden. Und wenn Sie sich für eine 3D -Modellierung interessieren, verfügt Kicad mit Plugins, mit denen Sie 3D -Modelle Ihrer Komponenten in Ihr Design integrieren können.
Ein Nachteil ist, dass die Bibliothek der Komponenten möglicherweise nicht so umfangreich ist wie einige der bezahlten Software. Aber da es offen ist - Quelle, können Benutzer zur Bibliothek beitragen, sodass sie ständig wächst.
Orcad PCB Designer
Orcad ist ein weiterer gut bekannt - bekannter Name in der PCB -Designbranche. Es ist Teil der Cadence -Suite von Werkzeugen und wird in professionellen Umgebungen häufig verwendet.
Orcad hat einen großartigen schematischen Editor, mit dem Sie detaillierte und genaue Schaltpläne erstellen können. Es verfügt über eine große Anzahl von gebauten - in Symbolen und Bibliotheken, damit die Komponenten, die Sie benötigen, leicht zu finden. Die Simulationsfunktionen in Orcad sind ebenfalls sehr beeindruckend. Sie können Ihren Schaltkreis simulieren, bevor Sie das Layout des Leiters starten, um sicherzustellen, dass er wie erwartet funktioniert.
Wenn es um PCB -Layout geht, bietet Orcad erweiterte Routing -Algorithmen, die komplexe Designs effizient verarbeiten können. Es bietet auch eine gute Unterstützung für die Überprüfung der Designregel, mit der Sie potenzielle Fehler erfassen können, bevor Sie Ihr Design für die Herstellung senden.
Wie Altium -Designer kann Orcad jedoch ziemlich teuer sein, und es kann für kleine Skala -Projekte übertrieben sein.
Freerouting
Wenn Sie nach einem einfachen Werkzeug suchen, um den Routing -Teil Ihres PCB -Designs zu bewältigen, ist Freerouting möglicherweise der richtige Weg. Wie der Name schon sagt, ist es kostenlos und konzentriert sich ausschließlich auf das automatische Routing.
Sie können Ihr PCB -Layout aus einer anderen Software importieren und Freerouting seine Magie machen lassen. Es verwendet Algorithmen, um die besten Routen für Ihre Spuren zu finden, wodurch Sie viel Zeit sparen können, insbesondere für weniger komplexe Designs.
Aber es hat seine Grenzen. Freerouting hat nicht alle erweiterten Funktionen der vollwertigen PCB -Designsoftware. Es ist möglicherweise nicht in der Lage, sehr komplexe Routing -Anforderungen zu erfüllen, und Sie müssen noch andere Software für die schematische Erfassung und die Platzierung von Komponenten verwenden.
PCB -Designsoftware für flexible PCBs

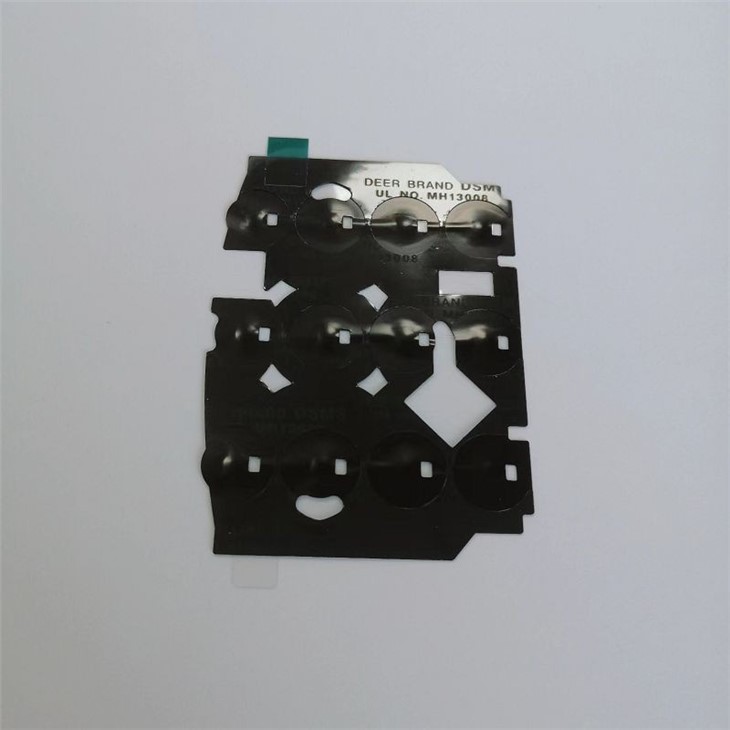

Wenn es um flexible PCB geht, gibt es einige spezifische Überlegungen. Zum Beispiel,Schlüssel FPCAnwesendHornboards FPC, UndHaupt -FPCAlle erfordern Software, die die einzigartigen Anforderungen flexibler Materialien erfüllen können.
Der größte Teil der Software, die ich oben erwähnt habe, kann für flexibles PCB -Design verwendet werden. Einige Software haben möglicherweise zusätzliche Funktionen oder Plugins speziell für flexibles PCB -Design.
Zusammenfassend hängt die Auswahl der richtigen PCB -Designsoftware von Ihren spezifischen Anforderungen ab. Wenn Sie ein Hobbyist sind oder an kleinen Maßstäben arbeiten, passt Eagle oder Kicad möglicherweise gut. Für professionelle, große Maßstäbe kann Altium Designer oder Orcad der richtige Weg sein. Und wenn Sie nur das Routing bewältigen müssen, kann Freerouting ein nützliches Werkzeug sein.
